（一）引言
2011年是非常重要的一年,随着“十一五”计划的圆满完成,第十二期五年计划也开始启动了。在能源日渐匮乏,低碳环保社会发展问题越来越严苛的当今,国家针对建筑行业节能环保的政策逐渐明朗起来。在2010年
门窗幕墙高级论坛上,提出了中国门窗行业未来发展的三大重点,分为:提高门窗的品质、推进节能的发展以及门窗标准化。并强调了节能将继续成为中国门窗发展的重要一环。这无疑是中国
门窗系统将向高
隔热化高节能化发展的方向标。
（二）YKK AP遮阳技能铝合金门窗的特点
2．1产品特点
针对高
保温和高遮阳标准的规定,YKK AP开发了遮阳节能—体化的新系列产品,弥补并克服了市面上各种遮阳产品的缺陷。其最大的特点是遮阳百叶单独和
断桥铝合金
型材框体构成一个单元。并可直接和现有的YKK APLD50
断桥铝合金门窗产品相结合。通过一体化的设计,使其在提升
遮阳性能的同时,也提高了门窗整体的保温性能。且百叶可轻松的收纳、展开、调节角度(图1）
2.1.1结构特点
遮阳节能
铝合金门窗由可拆卸遮阳百叶组件和断桥铝合金门窗组成。遮阳百叶组件由断桥铝合金框型材和
中空玻璃、百叶帘、单层玻璃组成。构成遮阳百叶组件的铝合金框型材直接安装在门窗的扇型材内,设计新颖,生产安装便捷。
遮阳组件采用模块化的设计方式,一体化后窗的厚度只有8Omm。通过不同的转换料,遮阳组件可与不同开启方式的门窗的窗扇型材进行连接,从而可实现固定、外平开、内平开、内平开下悬、上悬等多种开启形式。
2.1.2节能特点
遮阳节能铝合金门窗保温性能优异。一体化的门窗和遮阳单元设计、带来系统化的保温结构,配合中空玻璃与单层玻璃构成的三层玻璃结构,保证了门窗的保温性能。据权威检测机构检测,遮阳节能铝合金门窗在使用普通中空玻璃的情况下,保温系数达到了五等级,与一般普通中空
玻璃门窗相比,保温性能优越。
遮阳节能铝合金门窗遮阳性能高,构造中使用普通中空玻璃和普通单玻,百叶颜色为象牙白色。遮阳帘关闭、门窗关闭的情况下,
遮阳系数值可达到SC=0.24。能满足江苏省节能
设计标准中最为严格的SC=0.3的要求。
2.1.3操作特点
遮阳组件内百叶帘的收纳和伸展操作由
滑轮组构成的提升动滑轮结构来完成。在操作时顶端固定,在构成组件的断桥铝合金外框内设置有动滑轮组,滑轮组可以上下运动,滑轮运动时带动绳索结构,实现百叶帘的收纳与展开。
遮阳节能铝合金门窗的百叶帘角度是由转向按钮来操作,转向按钮与提升动滑轮按钮分开设计,避免了使用时相互影响。叶片可在0-180度范围内任意旋转,满足不同的遮阳和采光需求。
2.1.4人性化设计
遮阳组件内的百叶帘收纳和伸展的操作配件的高度为人性化设计,无论何种窗型组合,都能使百叶收纳和伸展操作的配件设置在常人能够到的高度,方便操作。
遮阳节能铝合金门窗的室内侧单层玻璃单元可轻松拆卸,便于清洗和维修内部遮阳金属百叶片。
遮阳节能铝合金门窗可安装全半开装置,在半开状态下通风的同时可以遮阳,还可以防止盗窃或小孩子爬窗坠楼等安全问题。
2.1.5性能特点
遮阳组件内设计排水路径,设置在中空玻璃侧的断桥铝合金型材下框型材处,可以有效的将产生在百叶单元内部的结露水直接排出到组件外,从而,结露水完全不会进入到室内侧。排水阀设计在考虑结露水排出的同时,也考虑到高风压时候的水密性,设计了独特的排水阀构造,确保门窗的水密性。遮阳节能铝合金门窗的基本性能都很出色,
气密性和水密性达到了国家标准规定的最高等级,抗风压性、隔声性能、开闭
耐久性能都达到了较高等级。
2.1.6加工施工特点
由于遮阳节能铝合金门窗的遮阳单元和窗扇合为一体,施工和普通门窗的施工方式相同。相对于
外遮阳的固定百叶和卷帘,可以节省施工的时间与成本,且无需对现有门窗的土建方式进行变更。
2.2其他特点
经江苏省科技查新咨询中心科技查新,结果显示上述主要特点均在国内属首创。而除了门窗本身的特点,遮阳节能铝合金门窗的可为用户带来更多的好处。通过提高隔热和保温性能,来提高节能的效率;通过百叶来进行室内隐私的保护;通过叶片的调节来进行自由的采光与遮阳;同时还可提高整体的隔声性,带来室内安静的环境等等。
（三）YKK AP遮阳节能铝合金门窗的节能效果
3.1开发背景
夏季,通过门窗进入室内的太阳热量占全体能量的三分之一,因此从门窗流入的
热辐射对制冷能耗影响很大。为了提高门窗的节能效果,目前主要是对冬季保温性能有比较严格的要求,从而降低冬季
采暖的能耗。随着节能需求的扩大,节能的需求,已经不仅限于冬季的保温,夏季的隔热也逐渐成为节能的主要手段。因此,通过门窗开口部实现优良的隔热性能正在成为门窗节能的重点。
3.2保温与遮阳
保温性能是指抑制阳光中红外线所引发的辐射热,以及室外热空气流入室内的热传递的性能。另外夏季太阳光线中还包括强烈的紫外线,直射非常刺眼,而且会加速室内家具的老化,因为这对居住者的生活影响很大,所以门窗具备可以应对的遮阳与隔热机能和性能就尤为重要。
窗的保温性能由
传热系数(K值)表示,传热系数对建筑采暖能耗产生一定的影响。而对制冷影响很大的遮阳性能则由遮阳系数(SC)来表示。

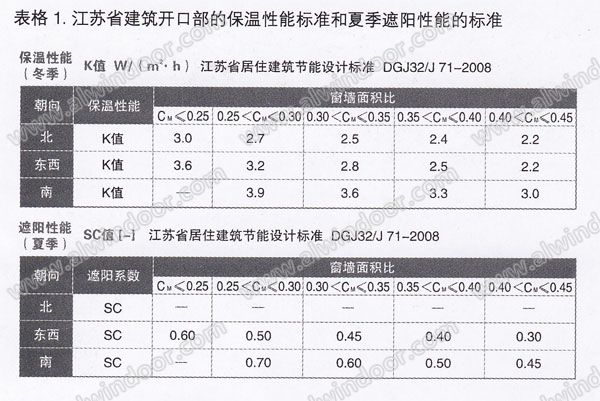

下面表格1是江苏省现在执行的标准中,有关保温性能和遮阳性能的规定。可以看出,
建筑节能正向夏季、冬季开口部设定高保温及高遮阳标准的方向发展。
3.3遮阳节能铝合金门窗
遮阳节能铝合金门窗由外侧5-A9-5的普通中空玻璃、内侧3mm的单玻以及中间可收放百叶装置构咸。打开调整百叶就可抵挡热辐射,达到遮阳效果。百叶叶片、立面图及整窗断面图如图2所示。表格2表示百叶叶片表面的遮阳性。
