钢结构玻璃幕墙工程施工质量控制

来源:苏州金螳螂建筑装饰股份有限公司  作者:黄遵法  日期:2007-1-17
页面功能 [字体: ] [ 打印 ] [ 投稿 ] [ 评论 ] [ 转发 ] [ 啄木鸟 ]
    工程概况:苏州飞思卡尔研发中心幕墙工程位于苏州新区,其中玻璃幕墙部分面积3500㎡,采用瑞士JANSHEN系统技术,所有幕墙框架构件均采用JANSHEN系统进口材料,幕墙主要配件也是由JANSHEN系统中方经销商提供。

    为了节约经费,根据工程实际,遵从原设计理念,个
    B.材料选用:本工程所用密封材料,首先为两道E.P.D弹性橡胶带,其弹性及稳定性均能满足正常使用情况下建筑幕墙的变形性及最高物理使用年限要求,为了弥补玻璃支撑系统改进后可能的负面影响,避免内密封带上批水带开口可能导致内密封带渗水的情况,我们采用法国罗纳牌硅硐耐候密封胶,将批水带开口全部封闭严实,成为整体。


    C.胶条连接细部处理:JANSHE钢构玻璃幕墙系统防渗,重在内侧密封条,在施工时必须处理好纵横向密封胶条的交叉连接(搭接),其连接基理是:在大幅幕墙中,橡胶条横向连通、纵向拼接接;边部纵横胶条沿纵向胶条批水线条处接头,确保渗水排除通畅。在纵横向胶条接缝处用耐候密封胶粘结合缝,全密封收口。


    D.与百叶连接件的接缝处理:本工程因施工图要求装饰百叶条逐条与幕墙立柱连接,上下百叶条间距100mm,连接件较多,连接件将幕墙纵向内密封胶条及内外盖板多处开口,若处理不当,必然导致幕墙沿开口渗水,加之百叶的存在,使用中维修极不方便,影响较大。施工中,一方面严格控制加工、安装精度,减小各处开口尺寸,另一方面将所有开口用硅硐耐候胶全部密封、外盖板处用硅硐耐候胶二次密封,确保原设计的二次防水体系不因百叶开口而改变。


    E.幕墙四周收口及与石材接头处理:本工程开放式石材幕墙采用1.5mm镀锌钢板防渗,所有收口铝板下面也采用镀锌钢板防渗,在钢幕墙与石材幕墙相接处,将石材幕墙下面的镀锌钢板连接成整体,在交接处将镀锌钢板嵌入幕墙型材内部,并与幕墙型材全面弹性连接、耐候胶密闭处理;在幕墙的开启处,采用JANSHEN的专用配套材料加工制作,规范操作安装后,完全能够满足各项功能要求;在幕墙门洞口处,在洞口四周专门定做纯铝板收口,并用耐候硅硐密封胶密封,确保收口的统一性与整体性。


    四、问题及使用注意事项
    1.幕墙洞口纵向防火措施:因玻璃幕墙以“大窗”的型式嵌入墙体,在施工图设计中,幕墙纵向与墙体连接处未做防火处理,在内装设计及施工中必须进行弥补;


    2.幕墙装饰百叶与幕墙连接处防渗措施:幕墙装饰百叶的安装破坏了幕墙防水结构,增大了幕墙渗漏的可能性,在施工时必须严格按照控制方案施工,否则必将导致幕墙渗漏。


    3.幕墙四周连接及收口处防渗:幕墙四周收口是幕墙防渗的薄弱环节,必须注意收口处的密封处理,确保收口的严密性,杜绝渗漏隐患。


    4.开启扇使用:本工程采用大分格形式,幕墙开启扇位置较高,执手位置距地面高度为:1层2000mm,2F:1900mm。按照一般人的正常高度,使用时自然不便,为避免因使用不当出现负面作用(如:因开关不便而疏于控制,在风天、雨天等不良天气易造成室内环境及家具受损;或因使用不当造成开启扇型材及五金受损),开启扇必须进行统一管理,专人负责,其他人员不得擅自开关。


    5.内装室内踢脚线与玻璃幕墙的连接处理:本工程玻璃幕墙下沿距地面高度为1F:150mm,2F为60mm,在做内装地面施工时,室内踢脚线高度必须与幕墙下沿位置相协调,收口方式相统一。


    五、探 讨 点
    1.幕墙立柱高度及其内套筒高度衔接问题:一层钢构幕墙下部横梁下沿在室内地面以上160mm位置,因幕墙预埋锚板位于室内-0.050标高的地梁上表面,本工程中将钢幕墙立柱直接下延到距室内地面20mm处,即在幕墙下部横梁以下仍有140mm,该长度将全部被内装覆盖。因本工程所用进口钢立柱型材单价约400元/m,该部分合56元/支×360支=20160元,若将钢立柱内侧钢套筒加长150mm,增加费用3000元,两者差价为17000元,此调整经济效益可观,其工程效果应无影响,因此应进行变更。

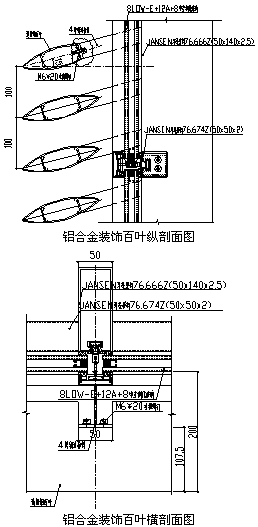

    2.装饰百叶与幕墙框架的连接方式:本工程所有装饰百叶均直接与幕墙立柱连接,如剖面图所示,单支百叶连接点为两个到三个,连接件为40×4截面钢板,百叶间距设计值为100mm,外挑145mm,斜度为15°。因百叶连接件是先与钢立柱焊接后再在工厂进行表面氟碳喷涂处理,然后运到工地安装好以后进行百叶安装。在整个运作过程中,连接钢板很容易变形、变位,百叶片安装后平整度均匀性都有不同程度的问题,并且安装难度较大,因此能否将百叶连接件送减少,将百叶连接件,与立柱分离(即非捆绑式),改为后装式,简化百叶与幕墙立柱的连接,这对改善安装难度及安装质量均会有好处。另外,如此大的百叶片,间距100mm是否太小、倾斜角度是否太小,可否把间距加大到150mm,角度加大到30°。


    3.B区钢幕墙分格:B区钢幕墙分格为3135×1174、玻璃为8+8mm中空,横梁横向跨度较大,虽然加大了横梁断面,但因施工受力及玻璃较重,横梁仍有变形,造成玻璃安装后中空条外露有差别,影响观感,将来是否会有发展还有待观察。建议考虑将玻璃高度加大,减小宽度,如此则可避免出现后遗症。
