屋顶为柱面壳体，结构长37m，跨度14m，矢高4．5m，玻璃总面积为560平方米，每块玻璃1．16mX0．95m，为(12mm+12mm)的半
钢化夹胶玻璃。由于玻璃的
抗压强度非常大，因此将玻璃用于拱形屋面，使其所受主要
应力为
压应力，这正是发挥了玻璃的
力学性能。拱形屋面的每一条拱带是由14块玻璃组成，相邻的
玻璃板在其角部由
夹板连接，形成刚
节点传递其间的压力。组成拱带的玻璃板数目是由计算优化的，因为数目过多，会使节点数增加，不仅增加了制作施工的费用，也使结构显得零乱，降低了通透性；而数目过少，则
曲面不够光滑，建筑外形不够美观，力学上则由于玻璃板受压力方向与板面角度加大，使板跨中的附加
弯矩增大，同时节点夹板对玻璃板的约束弯矩M也将加大，见图13a。

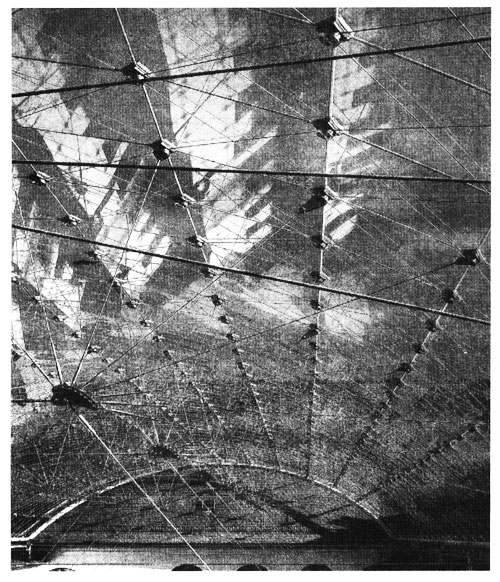

图10 马克西姆博物馆玻璃屋顶

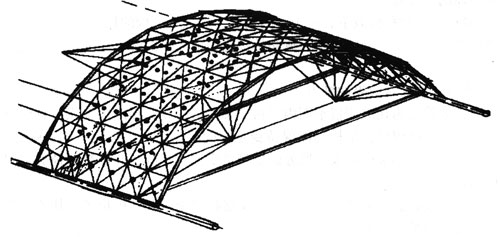

图11 玻璃屋顶结构轴测图

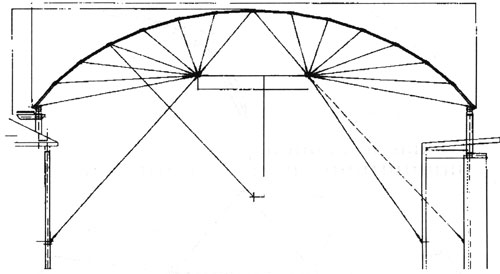

图12 玻璃屋顶结构剖面
沿结构的纵向，玻璃的连接完全一样，同时屋顶整体的四边均由钢管与原有建筑形成封闭的
支承体系，故每条玻璃拱带的侧向稳定是有保障的。组成结构的还有不可缺少的
预应力钢索体系。该体系分成两组，第一组为在结构竖直面内沿轴线设置的放射线索，索的纵向间距为3．85 m，间隔4块玻璃，中间联系索为φ12mm，其余为φlOmm。放射线索的作用有以下几点：
1)因为玻璃板面组成的整体并非弧线，而是折线，故折线交点应有作用于节点极的约束弯矩M(图13a)才使节点平衡，而放射线索，提供了节点处的法向力T，从而减小以至消除了约束弯矩，减少了玻璃角部的应力集中(图13b)。
