扩孔型锚栓

补充:0  浏览:4476  发布时间:2014-5-14


  1扩孔型锚栓


  扩孔型锚栓(Undercut Anchors)通过锚孔底部扩孔与锚栓膨胀件之间的锁键形成锚固作用的锚栓[1-2]。


  2各种类型


  按扩孔方式


  扩孔型锚栓根据其扩孔方式分为预扩孔锚栓和自扩孔锚栓[1][3]。


  一、 预扩孔锚栓


  通过专用的扩孔工具(扩孔钻头)在锚孔底部预先扩孔的扩孔型锚栓。预扩孔锚栓在市场上又称作后切底锚栓,后扩孔锚栓,预扩孔锚栓、预扩底锚栓。


  1. 预扩孔锚栓的安装

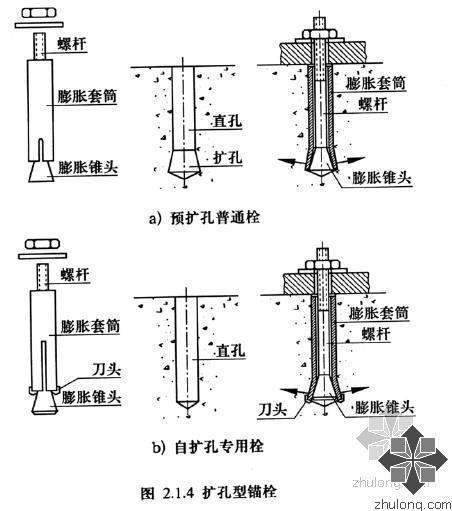

  在钻取直孔的基础上,再使用专用的扩孔工具(扩孔钻头),在锚孔的底部预先形成如图2及图3所示的扩孔。通过敲击锚栓套管的方式,使锚栓的扩张机构在底部扩孔中进行扩张,填满底部已扩张的空间。


  2. 预扩孔锚栓的特点


  非常安全可靠;


  膨胀应力为零。


  二、 自扩孔锚栓


  通过安装在扩张机构上的扩孔刀头在锚孔底部旋转切割扩孔和挤压扩张安装的扩孔型锚栓。如果自称自扩孔锚栓的锚栓,在扩张机构上没有扩孔刀头,没有旋转切割和挤压扩张这两个特点,那么它就是冒充自扩孔锚栓的膨胀型锚栓。自扩孔锚栓在市场上又称作自切底锚栓、自扩底锚栓。


  1. 自扩孔锚栓的安装


  在钻取底孔的基础上,使用电锤旋转挤压锚栓,使锚栓扩张机构上的刀头在锚孔底部切出如图2所示的扩孔,同时扩张机构在底部的扩孔中扩张,填满底部已扩张的空间。


  2. 自扩孔锚栓的特点


  扩孔与安装同步完成;


  仍存在较大膨胀应力。


  按工作方式


  扩孔型锚栓根据其工作方式又可分为位移控制扩孔型锚栓和扭矩控制扩孔型锚栓[1][3-4]。


  一、 位移控制扩孔型锚栓


  或称先置式扩孔型锚栓,即通过对锚栓施加拉力来控制锚固作用的方式。


  1. 位移控制扩孔型锚栓的特点


  锚栓的套管完全进入混凝土中,只有螺杆穿过被固定物。可承受较大的拉力。


  二、 扭矩控制扩孔型锚栓


  或称贯穿式扩孔型锚栓,即通过对锚栓施加扭矩来控制锚固作用的方式。


  1. 扭矩控制扩孔型锚栓的特点


  锚栓的套管部分露出混凝土外,完全进入固定物内部。可承受巨大的扭矩。


  3承载力值


  虽然扩孔型锚栓和膨胀型锚栓存在着巨大的区别,扩孔型锚栓的计算和膨胀型锚栓的计算采用相同的公式。有关扩孔型锚栓锚栓的更为科学的计算方法,请参考《优卡斯锚固系统》的相关资料。


  拉伸承载力:


  大间距大边距的条件下


  一、 钢材破坏平均拉伸承载力值


#FormatImgID_6#———— (3.1.1) #FormatImgID_7#:钢材破坏平均拉伸承载力 #FormatImgID_8#:有效应力截面面积 #FormatImgID_9#:钢材的拉伸强度


  二、 混凝土锥形破坏平均拉伸承载力值


#FormatImgID_10##FormatImgID_11#———— (3.1.2) #FormatImgID_12#:混凝土锥形破坏平均拉伸承载力 #FormatImgID_13#:锚栓的有效埋深 #FormatImgID_14#:混凝土的压缩强度


  三、 平均拉伸承载力的确定[6]


#FormatImgID_15#———— (3.1.3) #FormatImgID_16#:锚栓的平均拉伸承载力 #FormatImgID_17#:取最小值 #FormatImgID_18#:钢材破坏平均拉伸承载力 #FormatImgID_19#:混凝土锥形破坏平均拉伸承载力


  剪切承载力:


  大间距大边距的条件下


  一、 钢材破坏平均剪切承载力值[5]


#FormatImgID_20#———— (3.1.4) #FormatImgID_21#:钢材破坏平均剪切承载力 #FormatImgID_22#:有效应力截面面积 #FormatImgID_0#:钢材的拉伸强度


  二、 剪切承载力的确定[6]


#FormatImgID_1#———— (3.1.5) #FormatImgID_2#:锚栓的平均剪切承载力 #FormatImgID_3#:取最小值 #FormatImgID_4#:钢材破坏平均剪切承载力 #FormatImgID_5#:实测平均剪切承载力


  4延伸应用


  锁键型锚栓


  锁键型锚栓(Shearkey Anchors)[7]由胶体代替金属形成机械锁键的扩孔型锚栓。性能优于所有类型的化学锚栓。


  混合型锚栓


  混合型锚栓(Hybrid Anchors)[8]为扩孔型锚栓和化学锚栓的结合体。空隙部分使用胶体完全填充。混合型锚栓的刚性较扩孔型锚栓大。


  后预埋锚栓


  后预埋锚栓(Long Life Fastening Anchors)[9]为扩孔型锚栓和植筋的结合体。空隙部分使用胶体或是灌浆料填充。其拉伸承载力的特性曲线与预埋锚栓几乎完全一致。分为M型后预埋锚栓[10]和D型后预埋锚栓[11]两种。


  5市场情况


  欧盟市场情况


  欧盟市场比较正规,整个欧盟市场被ETA保护,没有ETA的测试的后锚固产品,无法进入欧盟市场。欲进入欧盟市场必须付出巨大的前期费用。ETAG001-Part3-Amendment-10-08-01存在着把混凝土螺钉划入扩孔型锚栓范畴的令人荒唐的描述[2]。


  美国市场情况


  美国市场比较正规,整个美国市场被ACI保护,没有ICC-ES测试的后锚固产品,无法进入美国市场。欲进入美国市场必须付出巨大的前期费用。


  日本市场情况


  日本市场更为正规,整个日本市场被看不到摸不到的日本规则保护,即使有ETA或是ICC-ES也不容易进入。[6]


  中国市场情况


  中国市场相当混乱,无法用准确的证言形容。相关标准及规程和规范相互矛盾,存在错误,假冒产品泛滥横行[1][3-4][12]。
