变形缝

补充:0  浏览:12688  发布时间:2013-3-7

  biàn xíng fèng变形缝 deformation joint 伸缩缝 ( 温度缝〉、沉降缝和抗震缝的总称。
  概述
  简介
  为了防止因气温变化、地基不均匀沉降以及地震等因素使建筑物发生裂缝或导致破坏,设计时预先在变形敏感部位将建筑物断开,分成若干个相对独立的单元,且预留的缝隙能保证建筑物有足够的变形空间,设置的这种构造缝称为变形缝。
  分类
  建筑物在外界因素作用下常会产生变形,导致开裂甚至破坏。变形缝是针对这种情况而预留的构造缝。变形缝可分为伸缩缝、沉降缝、防震缝三种。
  伸缩缝:建筑构件因温度和湿度等因素的变化会产生胀缩变形。为此,通常在建筑物适当的部位设置垂直缝隙,自基础以上将房屋的墙体、楼板层、 屋顶等构件断开,将建筑物分离成几个独立的部分。为克服过大的温度差而设置的缝,基础可不断开;

  抗震缝:为使建筑物较规则,以期有利于结构抗震而设置的缝,基础可不断开。它的设置目的是将大型建筑物分隔为较小的部分,形成相对独立的防震单元,避免因地震造成建筑物整体震动不协调,而产生破坏。
  在抗震设防区,沉降缝和伸缩缝须满足抗震缝要求。

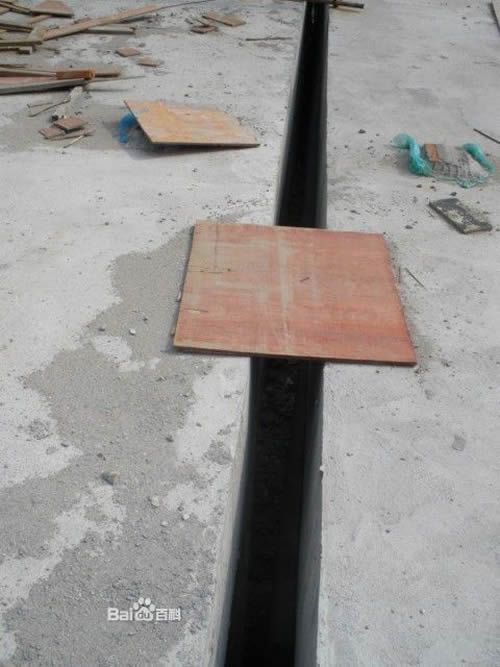

  沉降缝: 指同一建筑物高低相差悬殊,上部荷载分布不均匀,或建在不同地基土壤上时,为避免不均匀沉降使墙体或其它结构部位开裂而设置的建筑构造缝。沉降缝把建筑物划分成几个段落,自成系统,从基础、墙体、楼板到房顶各不连接。缝宽一般为30~70毫米。将建筑物或构筑物从基础至顶部完全分隔成段的竖直缝。借以避免各段不均匀下沉而产生裂缝。通常设置在建筑高低、荷载或地基承载力差别很大的各部分之间,以及在新旧建筑的联接处。
  有很多建筑物对这三种接缝进行了综合考虑,即所谓的“三缝合一”。
  施工缝:受到施工工艺的限制,按计划中断施工而形成的接缝,被称为施工缝。混凝土结构由于分层浇筑,在本层混凝土与上一层混凝土之间形成的缝隙,就是最常见的施工缝。所以并不是真正意义上的缝,而应该是一个面。
  (石油地质上的)变形缝
  概述
  指原始张开缝经过变形作用而形成的裂缝。
  1.1变形缝的材料组成

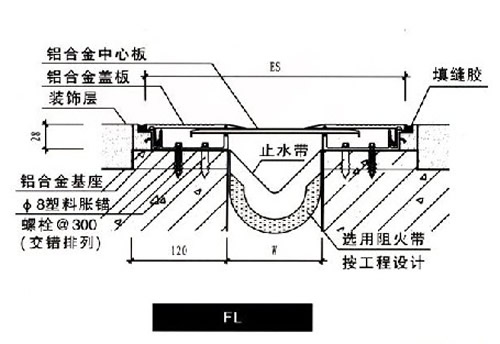

  1)建筑变形缝装置由铝合金型材、铝合金板(或不锈钢板)、橡胶嵌条及各种专用胶条等组成。
  2)如果在建筑变形缝装置里配置止水带、阻火带和保温带,还可以使变形缝装置满足防水、防火、保温等设计要求。

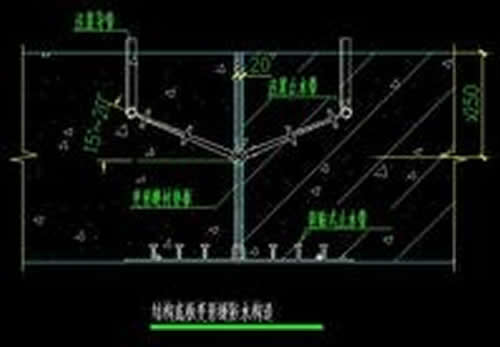

  (1)止水带采用厚1.5mm三元乙丙橡胶片材,能够长期在阳光、潮湿、寒冷的自然环境下使用。当长度方向需要连接时,可用搭接胶粘接。

  (2)阻火带是由两层不锈钢衬板中间夹硅酸铝耐火纤维毡共同组成的专用配件,阻火带的两侧与主体结构固定。按GB/T9978-1999《建筑构件耐火试验方法》测试耐火极限,可满足1h~4h的不同要求。
  1.2分类
  1) 按建筑使用部位分为:楼地面变形缝,外墙变形缝,内墙变形缝,顶棚及天花变形缝,屋面变形缝。
  2) 按变形缝使用部位的特点分为:平面型和转角型。
  3) 按变形缝装置的构造特征分为:金属盖板型,金属卡锁型,单列嵌平型,双列嵌平型,橡胶嵌平型。
  4) 按使用功能的特殊要求分为:承重型和抗震型。
  1.3 变形缝装置适用缝宽为25~450mm。
  主要技术性能及执行标准
  1.4主要技术性能及执行标准
  1)我国目前尚无变形缝国家标准,现有生产厂都是执行美国材料实验协会(ASTM)标准E1399-1997。
  2)其中不锈钢板应符合GB/T3280《不锈钢冷轧钢板》标准;铝合金型材应符合GB/T3880《铝及铝合金轧制板材》和GB/T5237-2000《铝合金建筑型材》标准。
  3)橡胶制品应具有优良的抗疲劳、耐低温、抗压缩变形、抗紫外线和防水等性能。
  变形缝的种类
  变形缝有伸缩缝、沉降缝和防震缝三种。
  1、伸缩缝
  伸缩缝要求把建筑物的墙体、楼板层、屋顶等地面以上部分全部断开,基础部分因受温度变化影响较小,不需断开。
  ①伸缩缝的设置:
  伸缩缝的最大间距,应根据不同材料的结构而定。
  ②伸缩缝的构造:
  伸缩缝是将基础以上的建筑构件全部分开,并在两部分中间留出适当的缝隙,缝宽一般在20~40毫米。
  伸缩缝的结构处理
  砖混结构的墙和楼板及屋顶结构布置可采用单墙也可采用双墙承重方案,最好设置在平面图形有变化处,以利隐藏处理。
  框架结构一般采用悬臂梁方案,也可采用双梁双柱方式,但施工较复杂。
  墙体伸缩缝构造
  砖墙伸缩缝一般做成平缝或错口缝,一砖半厚外墙应做成错口缝或企口缝。外墙外侧常用浸沥青的麻丝或木丝板及泡沫塑料条、油膏弹性防水材料塞缝,缝隙较宽时,可用镀锌铁皮、铝皮作盖缝处理。内墙可用金属皮或木条作为盖缝。楼地板层伸缩缝构造
  伸缩缝位置大小应与墙体、屋顶变形缝一致。缝内以可压缩变形的油膏、沥青麻丝、金属或塑料调节片等材料做封缝处理,上铺活动盖板或橡皮等以防灰尘下落。顶棚处的盖缝条只能固定于一端,以保证缝两端构件自由伸缩。屋顶伸缩缝构造
不上人屋面一般在伸缩缝处加砌矮墙,屋面防水和泛水基本上同常规做法,不同之处在于盖缝处铁皮混凝土板或瓦片等均应能允许自由伸缩变形而不造成渗漏,上人屋面则用嵌缝油膏嵌缝并注意防水处理。
  2、沉降缝
  ①沉降缝的设置:
  沉降缝是为了建筑物各部分由于不均匀沉降引起的破坏而设置的变形缝。下列情况须设置沉降缝:
  Ⅰ.当建筑物建造在不同的地基土壤上,两部分之间。
  Ⅱ.当同一建筑物的相邻部分高度相差两层以上或部分高度差超过10米时。
  Ⅲ.当同一建筑相邻基础的结构体系、宽度和埋置深度相差悬殊时。
  Ⅳ.原有建筑物和新建建筑物紧相毗连时。
  Ⅴ.建筑平面形状复杂,高度变化较多时,应将建筑物划分为几个简单的体型,在各部分之间设置沉降缝。
  ②沉降缝构造:
  沉降缝与伸缩缝最大的区别在于沉降缝非但将墙、楼层及屋顶部分脱开,而且其基础部分亦必须分离。
  沉降缝的宽度随地基情况和建筑物的高度不同而定。
  沉降缝一般兼起伸缩缝的作用,其构造与伸缩缝基本相同,但盖缝条及调节片构造必须注意能保证在水平方向和垂直方向自由变形。
  3、防震缝
  对建筑防震来说,一般只考虑水平方向地震波的影响。
  在地震区建造房屋,应力求体形简单,重量、刚度对称并均匀分布,建筑物的形心和重心尽可能接近,避免在平面和立面上的突然变化。同时在地震区最好不设变形缝,以保证结构的整体性,加强整体刚度。
  多层砌体房屋,在设计烈度为8度和9度的地震区,当建筑物立面高差大于6米,或建筑物有错层,且楼板错层高差较大;或建筑物各部分结构刚度、质量截然不同时,应设防震缝。
  防震缝宽度在多层砖房中按设计烈度的不同,取50~70毫米;在多层构件混凝土框架建筑中,建筑物高度在15米及15米以下时为100毫米;当建筑物高度超过15米时:
  设计烈度6度,建筑物每增高5米,缝宽的100毫米基础上增加20毫米;
  设计烈度7度,建筑物每增高4米,缝宽的100毫米基础上增加20毫米;
  设计烈度8度,建筑物每增高3米,缝宽的100毫米基础上增加20毫米。
  设计烈度9度,建筑物每增高2米,缝宽的100毫米基础上增加20毫米。
  一般基础可不设防震缝,但与震动有关的建筑各相连部分的刚度差别很大时,也须将基础分开。
