龙门镗铣床

补充:0  浏览:7294  发布时间:2012-11-22

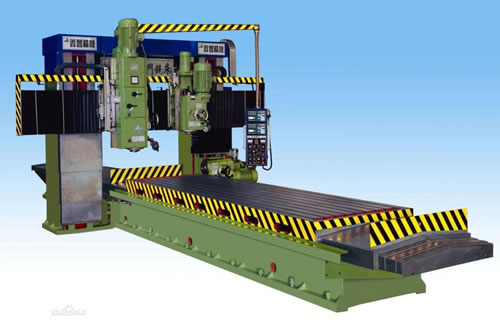

  龙门镗铣床是集机、电、液等先进技术于一体的机械加工设备,适用于航空、重机、机车、造船、发电、机床、汽车、印刷、模具等行业半精加工和精加工,也可以用于粗加工。龙门镗铣床总体结构由一个龙门架组成,龙门架由双立柱、活动横梁、连接梁、横向溜板及铣头滑枕组成刚性框架,横梁沿立柱导轨上下运动(W轴),横梁上配置一台立式大功率多功能滑枕式镗铣头,镗铣头溜板沿横梁导轨左右运动(Y轴)及其上下运动(Z轴),龙门框架沿床身纵向运动(X轴)。
  (不同厂家不同型号的龙门镗铣床参数、外形略有不同)
  工作台尺寸 4000*10000
  两立柱间距离 3900MM
  工作台承重 50T
  T型槽宽度 28MM
  龙门框架最大行程-X轴 10000MM
  滑鞍最大行程-Y轴 4000MM
  滑鞍垂直行程-Z轴 750-1000MM
  最大主轴端面至工作台距 1700MM
  最小主轴端面至工作台距 350MM
  锥孔 ISO50
  技术参数
  转速范围 1-2000R/MIN
  最大输出扭矩 1359/1873 N.M
  主轴电机功率 18.5 KM
  切削进给速度范围 1-5000MM/MIN
  快速移动X 5M/MIN
  快速移动Y 5M/MIN
  快速移动Z 5M/MIN
  机床定位精度X轴 0.02/2000MM带光栅尺
  机床定位精度Y轴 0.04MM带光栅尺
  机床定位精度Z轴 0.03MM带光栅尺
  外观参数
  重复定位精度X轴 0.025/2000MM带光栅尺
  重复定位精度Y轴 0.025MM带光栅尺
  重复定位精度Z轴 0.02MM带光栅尺
  机床重量 140T
  数控系统 西门子840D
