我国智能化城市的建设步伐已全面延伸，在现代建筑设计中，机电工程设计逐步达到国际先进水平，除2015年已实施的《GB50981-2014建筑机电工程抗震设计规范》，2019年又新增了《GB/T37267-2018建筑抗震支架通用技术条件》。机电管道的设计数量十分巨大、其结构组成也较为复杂、使用功能各有不同，该标准的执行，对于抗震设防烈度为6度～9度地区的建筑给排水、供暖通风与空调、电气、燃气、消防等系统抗震支吊架的设计、制造和检验，有了明确的规定。慧鱼深耕于锚固行业70余年，并在抗震支吊架领域拥有丰富经验，根据规范要求提供专业的抗震支吊架设计方案，并得到业内专业人士的广泛好评。

中国地震活动频度高、强度大、震源浅，分布广，是一个震灾严重的国家。据有关统计数字表明，中国的陆地面积占全球陆地面积6%；中国的人口占全球人口的20%左右，然而中国的陆地地震竟占33%，而造成地震死亡的人数竟达到全球的1/2以上。2008年四川省汶川地震给国家电网带来的直接经济损失超过120亿元。

设置抗震支吊架的依据

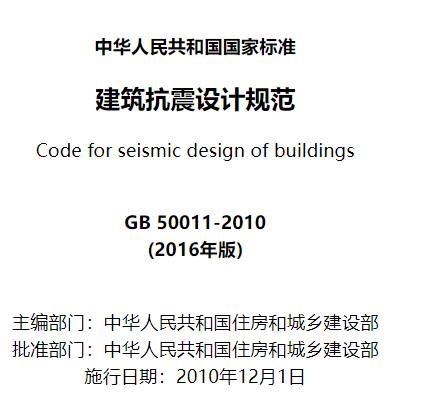

2008年之前，国内对于机电设施的保护，沿用的都是承重支撑系统，主要起到承重的作用，基本没有考虑抗震设计，给机电管道系统安全带来很大的隐患。5.12汶川地震后，建设部对原《GB50011-2001建筑抗震设计规范》先后几次进行紧急修订并颁布《GB50011-2010建筑抗震设计规范》以及最新的GB50011-2016（2016版）建筑抗震设计规范，发文要求严格执行其中的强制性条文，2014年10月9日，国家住房城乡建设部正式颁布《建筑机电工程抗震设计规范》为国家标准，编号GB50981-2014，从2015年8月1日起强制性执行。在《GB50981-2014建筑机电工程抗震设计规范》设计基本要求中规定：建筑机电工程设施抗震设计应以建筑结构设计为基准，对与建筑结构的连接件应采取措施进行设防。

抗震支吊架概述

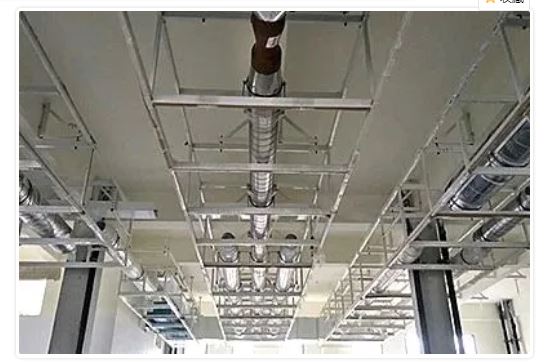

建筑机电抗震支吊架系统，是利用抗震斜撑抵抗水平地震力的特点，将管道、风道、电缆桥架等机电设施牢固连接于已做抗震设计的建筑体，限制附属机电工程设施产生位移，控制设施振动，并将荷载传递至承载结构上的各类组件或装置。通俗地来讲，是在成品/重力支吊架系统基础上，增加侧向抗震和纵向抗震斜撑，承受来自任意水平方向的地震作用，从而达到在地震中对建筑机电工程设施安全保护的作用，把地震所造成的生命与财产损失减少到最低程度，可广泛应用于管道、风道、电缆桥架等机电设施的设计抗震。

目前《GB50981-2014建筑机电工程抗震设计规范》对建筑中防排烟风道，事故通风风道及相关设备，强制规定应采用抗震支吊架系统。除此之外，对于其他可采用抗震支吊架系统的管道和设备也有相应规定：悬吊管道中重力大于1.8KN的设备；DN65以上的生活给水、消防管道系统；矩形截面面积大于等于0.38平米和圆形直径大于等于0.7m的风管系统；对于内径大于等于60mm的电气配管；重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽；内径大于等于25mm燃气管道。抗震支吊架的最大间距是整个抗震支架平面布置图的设计基本依据，也是规范中关于抗震支架设计的核心内容，通常采用规范中的间距计算公式进行计算。

抗震支吊架的常见形式

为保障机电管道在重力满负荷运转状态下的安全固定，或面临突发地震灾害时，生命线系统在设防烈度的地震作用下机电系统管道保证不跌落仍能正常运转，通用的有六种典型抗震支吊架应用，可满足不同需求。

慧鱼抗震支吊架介绍

慧鱼抗震支吊架系统，由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成，是专门针对建筑给排水工程、建筑电气工程、建筑暖通工程，消防工程、管道和设备的安装固定而开发的系统产品，并提供完整计算书及力学依据，是管道、线缆、桥架、设备等敷设和固定的最优解决方案。具有节省空间、整体美观的优点；现场施工时无需焊接和钻孔，普通工人只需一个扳手就可实现积木式装配，安装速度相比传统做法可提高数倍；槽钢、连接件甚至垫片都有能提供详细清单,非常精确，制作安装成本比传统做法更经济高效。严格遵循了欧洲的技术规范和要求，其所有金属支架制品执行欧洲最高标准BS6946，整套系统符合ISO9001,ISO14001标准；热浸锌镀层采用BSENISO1641标准，最小厚度为45um，适合海边城市或地下室潮湿环境等，几十年基本不需维护。

慧鱼公司具备完善的内部测试实验室，可进行常规力学实验，系统产品通过国家建筑材料测试中心的抗震支吊架测试，其测试依据为CJ/T476-2015《建筑机电设备抗震支吊架通用技术条件》、GB/T37267-2018《建筑抗震支架通用技术条件》，测试项目包括：外观、尺寸、部件荷载性能、组件荷载性能、防腐性能。

同时，慧鱼公司为客户提供前期选型设计咨询、合同追踪、现场安装培训指导及工程回访等项目全生命周期的服务，为甲方业主免除后顾之忧，赢得客户的一致认可。

慧鱼自主知识产权并经第三方权威机构认证的“支吊架系统设计分软件SDS3.0”是一款专业的支吊架产品设计软件。软件按支吊架设计逻辑顺序开发，具有建模、结构分析、杆件及连接件验算、输出计算书等功能。对于抗震支吊架的设计，可计算地震作用后，以荷载的形式按最不利方向直接输入支架模型进行计算。也可以设置水平重力系数，根据《建筑机电工程抗震设计规范》中要求的验算内容均由软件自动完成。

慧鱼抗震支吊架系统，在支吊架建筑结构上生根的锚固体也可进行计算，只需将SDS中支座反力作为荷载，输入慧鱼FIXPERIENCE锚固设计软件，有效解决非对称布置锚栓、异形锚板等疑难问题，同时可模拟空洞干燥、潮湿、有水及不同程度清孔等安装条件，轻松进行锚固设计。

工程项目案例

慧鱼抗震支吊架系统自上市以来已成功应用于包括医院、地铁、高铁、学校、工业厂房等建筑中，例如：恒大汽车工厂、喀什客整所、成都地铁9号线一期工程等。

如需更多抗震支吊架解决方案及案例信息，可扫描以下二维码，下载慧鱼样本。
